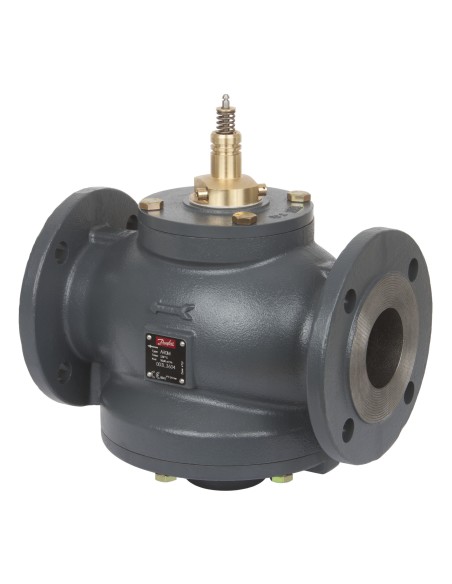

AHQM PN16 100/90/0,3 KOŁN. ZAS/POW
AHQM PN16 100/90/0,3 KOŁN. ZAS/POW

AHQM PN16 100/90/0,3 KOŁN. ZAS/POW


Zdjęcia poglądowe. Oferowany produkt identyfikowany jest przez numer katalogowy producenta. W przypadku wątpliwości prosimy o kontakt z działem handlowym.


AHQM jest regulatorem przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym, stosowanym głównie w instalacjach ciepłowniczych lub w instalacjach centralnego ogrzewania. Regulator zamyka się, gdy maksymalny zadany przepływ jest przekroczony. Zawór regulacyjny w połączeniu z siłownikiem elektrycznym Danfoss typu AMV(E) może być regulowany przez regulator elektroniczny, np. serii ECL. Regulatory składają się z zaworu regulacyjnego z nastawnym elementem dławiącym, łącznika siłownika elektrycznego oraz napędu z membraną regulacyjną. Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss: • DN 15–32 z - AMV(E) 10 - AMV(E) 13 z funkcją powrotu sprężynowego - AMV(E) 130, AMV(E) 140 - AMV(E) 130H, AMV(E) 140H z ręcznym trybem pracy • DN 40–100 z - AMV(E) 435 - AMV(E) 25 SD z funkcją powrotu sprężynowego (sprężyna w dół) Regulator AHQM, DN 15–32 połączony z siłownikiem AMV(E) 13 uzyskał zatwierdzenie zgodnie z normą DIN EN 14597.Dane podstawowe: • DN 15–100 • kVS 1.0 –90 m3/h • Zakres przepływu 0.03 5–38 m3/h • PN 16 • Element dławiący Δpb :- 0.12 bara dla DN 15–20 - 0.14 bara dla DN 25–32 - 0.2 bara dla DN 40, 50 - 0.3 bara dla DN 65–100 • Temperatura: - woda obiegowa/wodny roztwór glikolu do 30 %: 2 … 120°C • Króćce: - gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe) - kołnierz
Materiał korpusu
Żeliwo szare EN-GJL-250 (GG-25)
Wartość Kv [m³/h]
90.00 m³/h
Aplikacja
Miejska sieć ciepłownicza
Funkcja
Regulator przepływu ze zintegrowanym zaworem regulacyjnym
Temperatura czynnika [°C] [Min.]/[Max.]
2 °C - ….
Zakres różnicy ciśnień [bar] [Max.]
4.00 bar
Wersja montażowa
Swobodnie
Liczba króćców
2
Ciśnienie nominalne
PN 16
Ciśnienie nominalne [bar]
16 bar
Typ nastawy
Żaden
Rozmiar zaworu
DN 100
Temperatura czynnika [°C] [Min.]
2 °C
Temperatura czynnika [°C] [Max.]
….
Typ połączenia
Kołnierz
003l3606
