Efektywny nadzór poziomu cieczy dzięki technologii hydrostatycznej

Precyzyjne określenie poziomu cieczy w zbiornikach bywa wymagającym zadaniem z uwagi na zmienne warunki eksploatacji, pulsacje przepływu czy obecność piany. Rozwiązaniem tych wyzwań jest sonda hydrostatyczna – czujnik wykorzystujący zmianę ciśnienia w określonym punkcie zanurzenia do przeliczenia faktycznej wysokości słupa cieczy. Dzięki temu urządzeniu można uzyskać stabilne odczyty niezależnie od kształtu i pojemności naczynia.

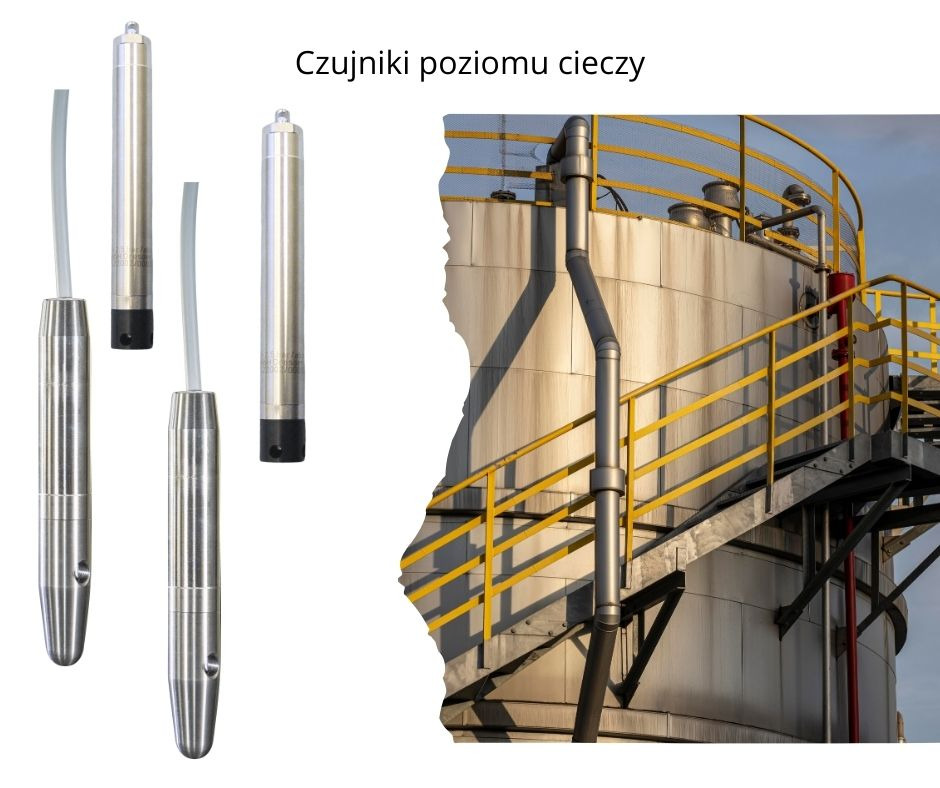

Jak zbudowana jest sonda hydrostatyczna?

Sonda hydrostatyczna to specjalistyczne urządzenie z wbudowanymi czujnikami poziomu cieczy. Przeznaczona jest do dokładnego pomiaru poziomu cieczy w zbiornikach otwartych bądź zamkniętych. Działa na zasadzie pomiaru ciśnienia wywieranego przez słup cieczy – im głębiej jest zanurzona, tym wyższe ciśnienie rejestruje przetwornik.

Konstrukcja całego sensora opiera się na szczelnej komorze zawierającej przetwornik ciśnienia, umieszczonej na odpowiedniej głębokości. Całość montuje się na wytrzymałym kablu lub linkach, co pozwala swobodnie umiejscowić sondę w dowolnym miejscu zbiornika.

Profesjonalny pomiar poziomu cieczy w zbiorniku

Sonda hydrostatyczna odczytuje wartość nacisku wywieranego przez słup cieczy nad przetwornikiem i przekształca ją w sygnał elektryczny – najczęściej prądowy w zakresie 4–20 mA lub napięciowy 0–10 V/0,5–4,5 V. Tak pozyskane dane nie ulegają zakłóceniom spowodowanym ruchem cieczy, drganiami konstrukcji czy nadmiernym pienieniem, co gwarantuje niezmienną wiarygodność odczytów.

Sondy hydrostatyczne wyróżniają się między innymi:

• odpornością na korozję i osadzanie zanieczyszczeń,
• brakiem elementów ruchomych, co minimalizuje ryzyko awarii,
• wydłużonymi okresami pomiędzy kalibracjami,
• niewielkimi gabarytami,
• prostym montażem,
• gładką powierzchnią utrudniającą rozwój mikroorganizmów.

Nowoczesne modele sond hydrostatycznych wyposażone są w interfejsy cyfrowe (m.in. PRIGNITZ Mikrosystemtechnik GmbH) oraz opcje bezprzewodowe. Umożliwia to bezpośrednie przesyłanie odczytów do systemów lub chmurowych platform analitycznych, co znacznie ułatwia zdalny monitoring, definiowanie progów alarmowych, a także prowadzenie analiz trendów w czasie rzeczywistym.

Kluczowe parametry techniczne najbardziej popularnych sond:

• zakres mH2O – od 0 do 6,
• przyłącze ciśnieniowe – płaska membrana z osłoną ochronną,
• sygnał – 4-20 mA,
• kabel – 10 m,
• materiał wykonania – stal nierdzewna

W jakich branżach stosuje się sondy hydrostatyczne?

Sondy hydrostatyczne sprawdzą się w transporcie, a także magazynowaniu płynnych surowców w przemyśle chemicznym i petrochemicznym, automatyzacji procesów w oczyszczalniach ścieków, kontroli poziomu wody pitnej oraz monitoringu hydrologicznym w rzekach, jeziorach lub studniach głębinowych. Ich zastosowanie obejmuje również infrastrukturę komunalną, w tym zbiorniki retencyjne bądź kanały deszczowe.

Wykorzystanie sondy hydrostatycznej pozwala na ciągły i precyzyjny monitoring poziomu cieczy przy minimalnych kosztach utrzymania. Dzięki temu możliwa jest optymalizacja pracy instalacji, ograniczenie ryzyka przestojów czy pełna kontrola nad procesami technologicznymi. Jeśli szukasz takiego sprzętu, zajrzyj do naszej oferty i sprawdź dostępne modele!
