JAK STEROWAĆ ZAWOREM BISTABILNYM EV228BW

EV228BW to elektrozawory tzw. bistabilne. W przeciwieństwie do standardowych modeli, nie zużywają energii na podtrzymanie stanu otwarcia lub zamknięcia. Sterowane są impulsem napięcia 12V d.c. lub 24V d.c., a otwarcie i zamknięcie następuje poprzez zmianę biegunowości.

Możliwe rozwiązania sterowania zaworem EV228BW:

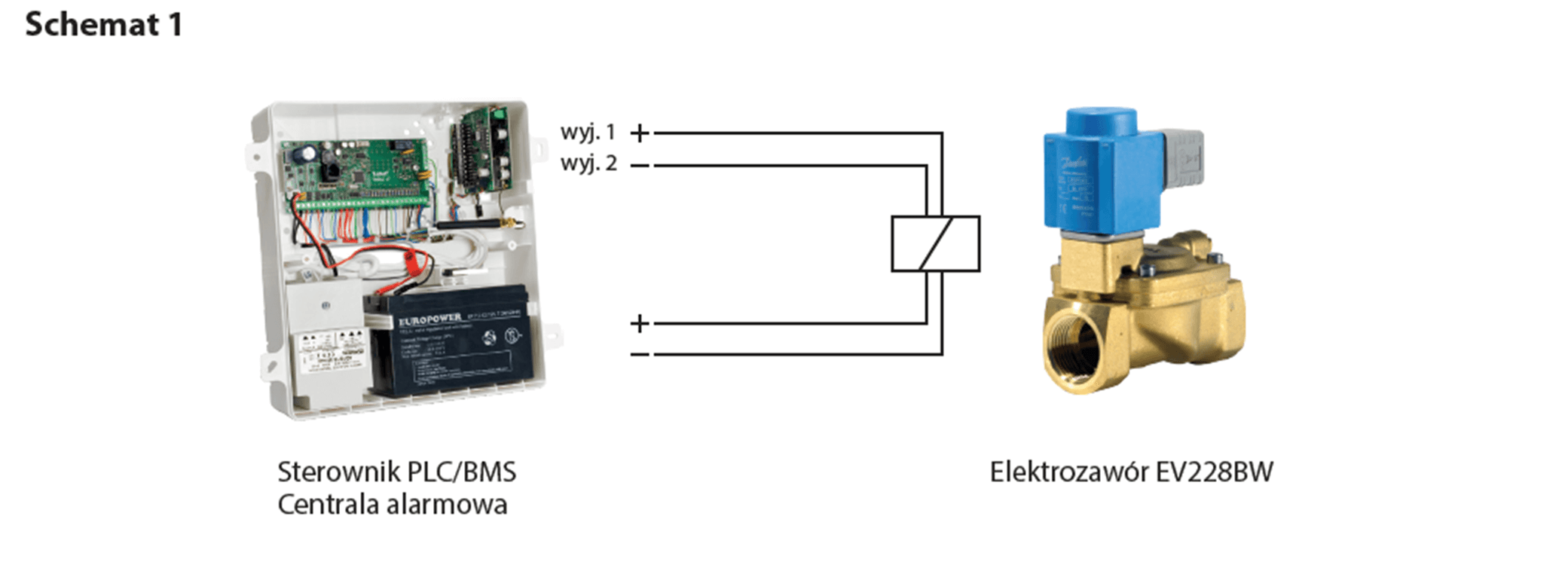

– centrala alarmowa np. Satel (wymagane wykorzystanie dwóch wyjść centrali) – schemat 1

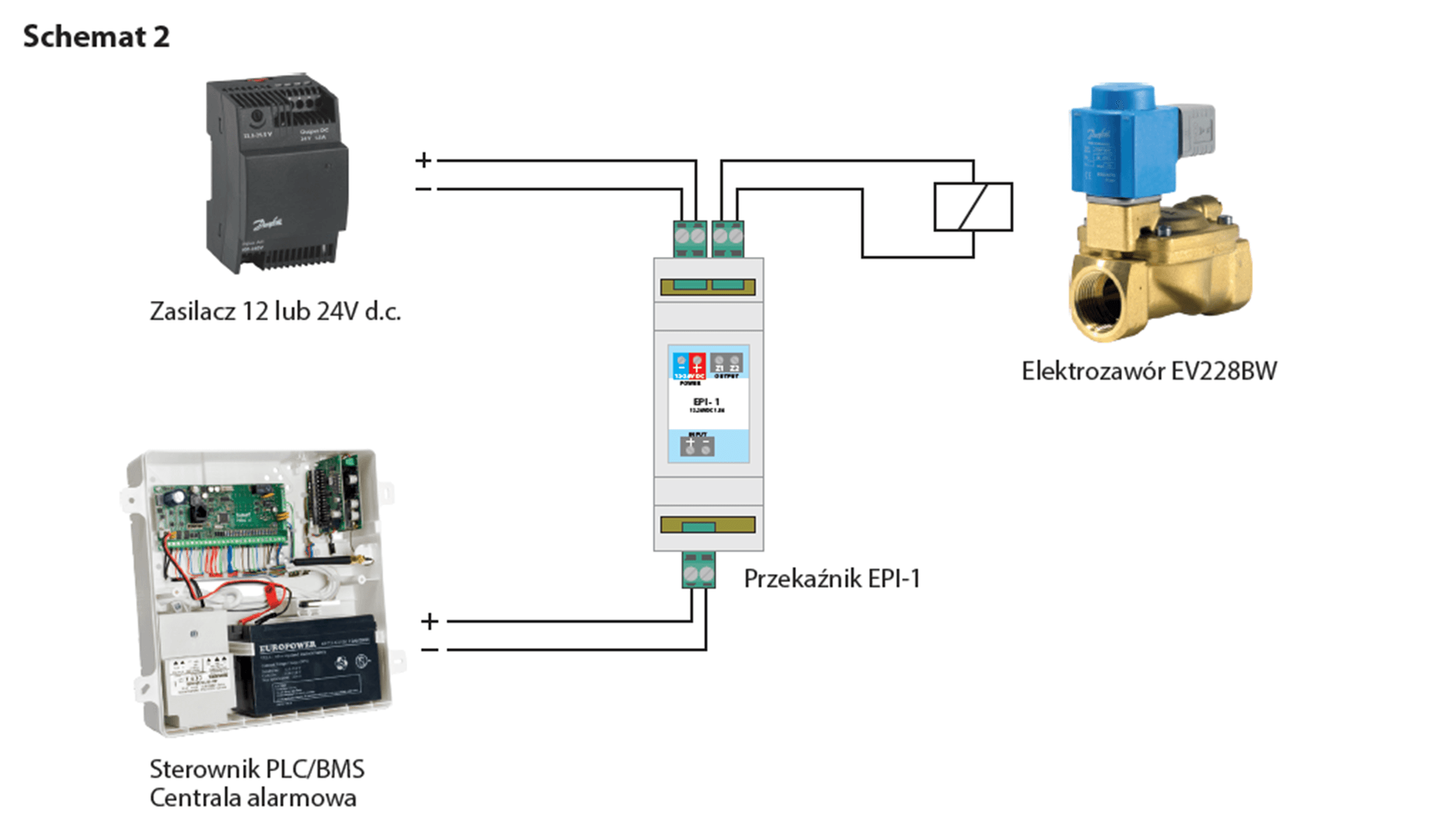

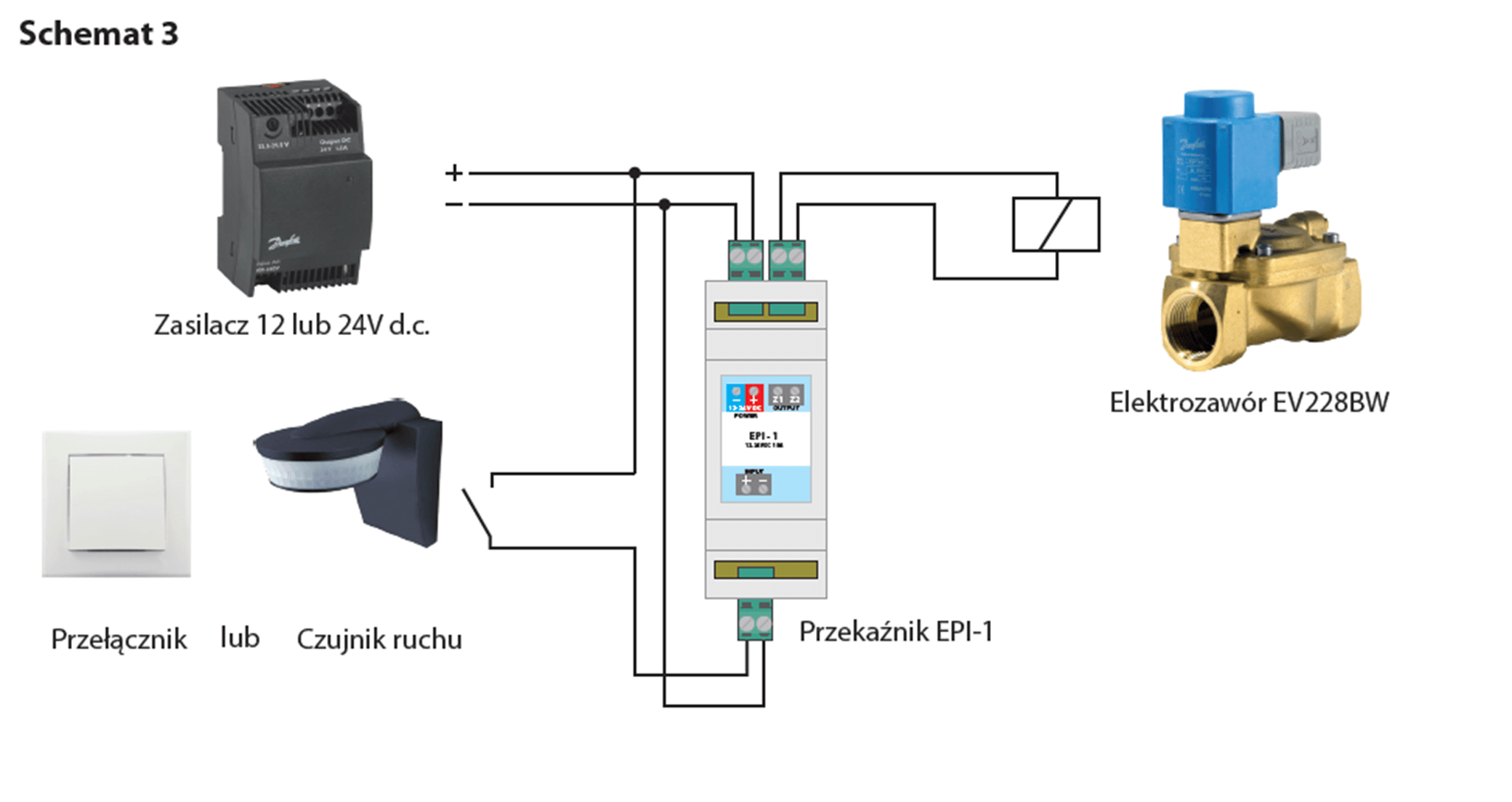

– dedykowany przekaźnik jak np. EPI-1 – schemat 2, 3

Elektroniczny przekaźnik impulsowy EPI-1 służący do sterowania pracą zaworów bistabilnych EV228BW

Przekaźnik posiada zaciski do podłączenia napięcia zasilającego 12V lub 24V d.c., zaciski wejściowe,
sterujące pracą oraz zaciski wyjściowe (Z1-Z2) służące do podłączenia cewki zaworu EV228BW.
Układ uruchamia się z opóźnieniem 0,5 sekundy po podaniu napięcia zasilającego.
Po zmianie stanu na wejściu sterującym, zmiana stanu na wyjściu Z1-Z2 (zaciski cewki) następuje
z opóźnieniem 0,5s. Impuls na zaciski cewki Z1-Z2 trwa 0,5s i jest powtarzany co godzinę.

Sterownik posiada następujące zaciski:

• zaciski do podłączenia napięcia zasilającego 12 lub 24 VDC (POWER),
• zaciski wejściowe, sterujące pracą (INPUT)
• zaciski wyjściowe (Z1-Z2), służące do podłączenia cewki zaworu EV228BW (OUTPUT)

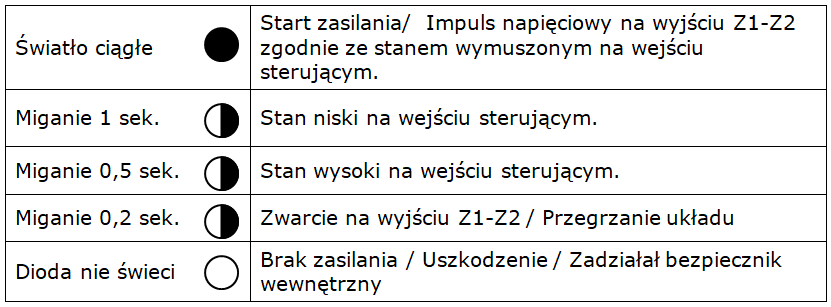

DIODA STATUSOWA

O stanie układu informuje dioda widoczna przez górną pokrywę obudowy (pod napisem status):
