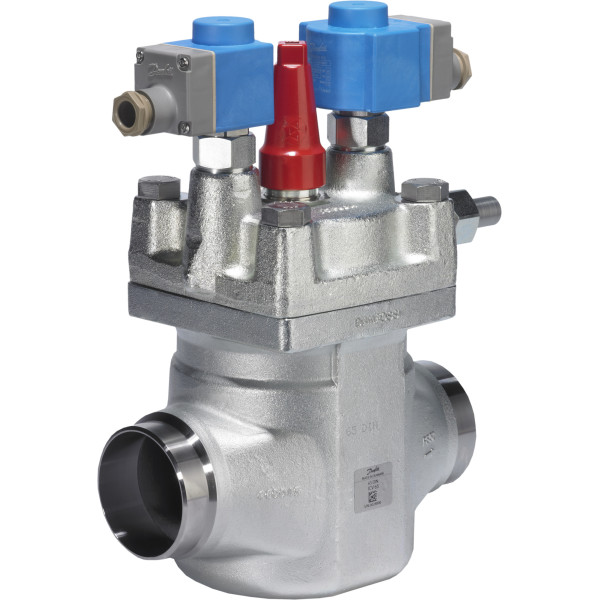

ZAWÓR ELEKTROMAGNETYCZNY - ICLX 65 80 ANSI
027h8042
Danfoss
13 598,88 zł
Brutto
2-stopniowe zawory elektromagnetyczne ICLX należą do serii ICV. Zawory ICLX są stosowane w rurociągach ssawnych, w których otwarcie musi nastąpić przy dużej różnicy ciśnień, np. po odtajaniu gorącym gazem w przemysłowych instalacjach chłodniczych z amoniakiem, fluorowymi czynnikami chłodniczymi lub CO2 . Zawór ICLX ustawiany jest fabrycznie w taki sposób, aby otwierał się 2-stopniowo. Niemniej jednak ustawienie zaworu na tryb 1- stopniowy, wymaga wykonania zaledwie kilku prostych czynności. W konfiguracji 2-stopniowej stopień pierwszy oznacza, że przy podaniu zasilania na cewki elektromagnetycznych zaworów sterujących zawór osiągnie ok. 10% przepływu. Z kolei stopień 2 następuje automatycznie, gdy różnica ciśnień na zaworze zmniejszy się do wartości ok. 1,25 bara/18 psig. Zawór typu ICLX składa się z pięciu głównych elementów: Korpusu zaworu, pokrywy górnej, modułu roboczego i 2 pilotowych zaworów elektromagnetycznych. W zaworze ICLX 32-150 pokrywa górna i moduł roboczy są montowane fabrycznie.
027h8042
Opis
- Materiał korpusu
- Stal
- Materiał przyłącza
- Stal
- Kategoria cieczy
- 1
- Wielkość przyłącza wlotowego [cal]/ [mm]
- 3 in - 80.0 mm
- Typ przyłącza wlotowego / wylotowego
- spoina czołowa - Spoina doczołowa
- Wartość Kv [m³/h]
- 82.000 m³/h
- Ciśnienie robocze, maks. [bar]
- 65.0 bar
- Zasada działania
- 2-stopniowy (domyślny); 1-stopniowy (ustawienie opcjonalne)
- Wielkość przyłącza wylotowego [cal]/[mm]
- 3 in - 80.0 mm
- Czynnik
- R407C; R404A; R744; R134a; R407F; R407A; R410A; R407B; R502; R421A; R401A; R402A; R409A; R22; R717; R507A
- Zakres nastawy, min./maks. [°C]
- -60 °C - 120 °C
- Figura
- Przelotowy
