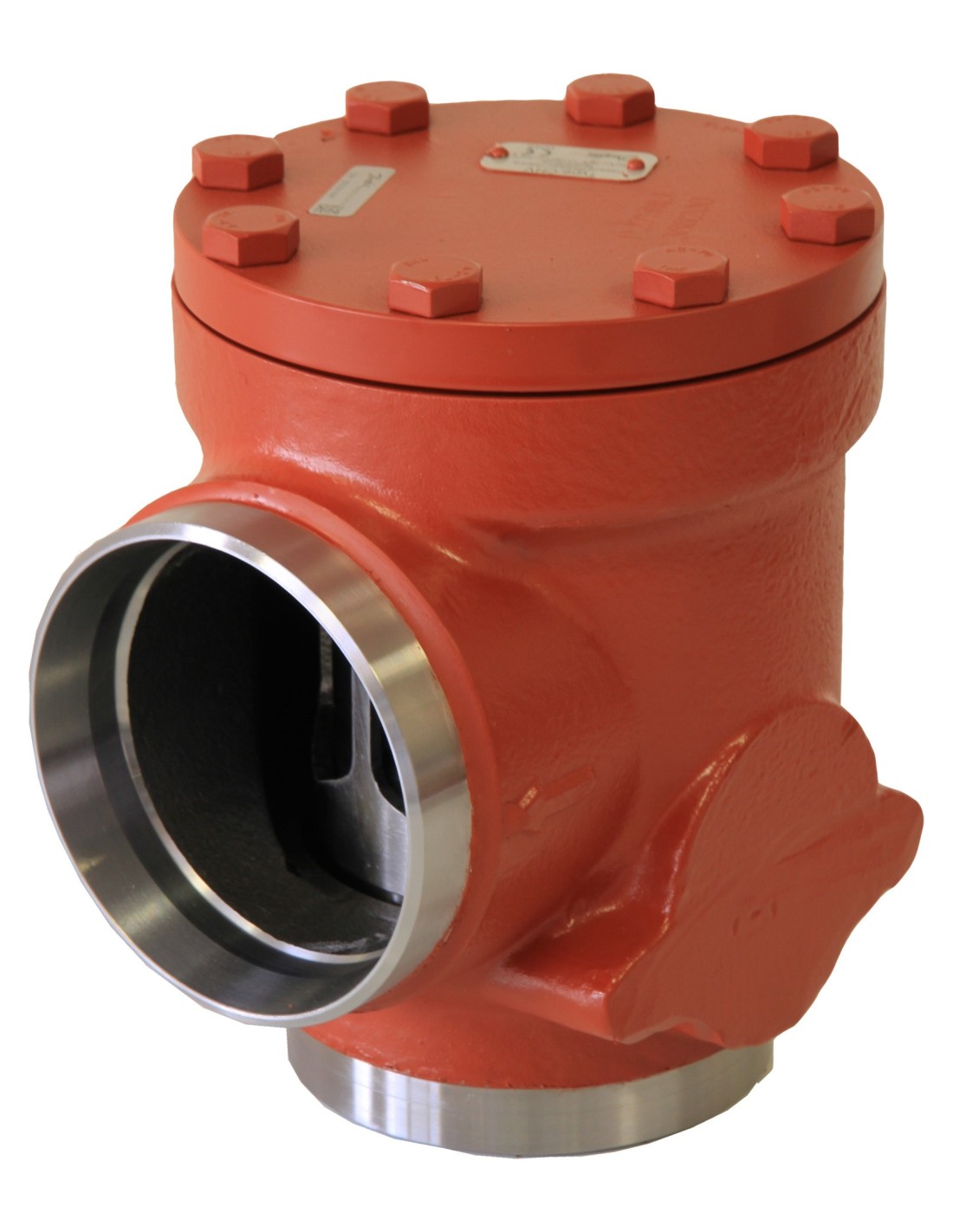

ZAWÓR CHV-X 80 D ANG CHECK VALVE PS52

SCA-X są zaworami zwrotnymi z wbudowaną funkcją zaworu odcinającego, Zawory SCA-X są dostępne w wersji kątowej. CHV-X są wyłącznie zaworami zwrotnymi, oferowanymi zarówno w wersji kątowej, jak i przelotowej. Zawory te zostały zaprojektowane w taki sposób, aby otwierały się przy bardzo niewielkiej różnicy ciśnień, umożliwiając zapewnianie żądanych warunków przepływu, a dodatkowo, ich prosty demontaż ułatwia prowadzenie prac serwisowych i inspekcyjnych. Zawory SCA-X są wyposażone w wentylowany kołpak, a także posiadają mechanizm zamykający przestrzeń dławicy, umożliwiający wymianę uszczelki wrzeciona w zaworze pod ciśnieniem. Laserowo wycinany grzybek zapewnia doskonałą charakterystykę otwarcia (SCA-X/ CHV-X 50-125). Grzybek zaworu jest wahliwy w stosunku do trzpienia, co zapewnia precyzyjne i szczelne zamknięcie w gnieździe zaworu. Dobrze zrównoważony efekt tłumienia między tłokiem a cylindrem zapewnia optymalną pracę przy małych obciążeniach oraz przed pulsacjami. Charakterystyka:• Koncepcja modułowa: ◦ Każda obudowa zaworu została wyposażona w kilka różnych rodzajów i rozmiarów przyłączy ◦ Zawory SCA-X i CHV-X można zastępować przez każde inne urządzenie z rodziny Flexline TM SVL (obsługiwany ręcznie zawór regulacyjny, zawór odcinający lub filtr) poprzez wymianę kompletnej górnej części • Szybki i łatwy serwis przeglądu zaworu. Wymiana górnej części jest łatwa i nie wymaga spawania • Zaprojektowany tak, aby otwierać się przy bardzo niskiej różnicy ciśnień wynoszącej 0,04 bara (0,58 psi g) • Skonstruowane z wbudowaną komorą tłumiącą, zapobiegającą niestabilnej pracy zaworu, spowodowanej niską prędkością przepływu czynnika lub jego gęstością • Każdy zawór jest czytelnie oznaczony. Podane informacje zawierają: typ, wielkość i zakres pracy. Podczas przygotowywania do pracy w amoniakalnej pompie ciepła lub do zastosowań z propylenem należy zainstalować dodatkowy pierścień identyfikacyjny • Łatwy demontaż do celów inspekcyjnych i serwisowych • Wbudowane uszczelnienie umożliwiające wymianę uszczelki trzpienia na działającym zaworze, tj. gdy zawór znajduje się pod ciśnieniem • Optymalne charakterystyki przepływów gwarantujące szybkie ustawianie w pozycji całkowitego otwarcia • Ochrona przed pulsacją dzięki wbudowanej funkcji tłumienia • Obudowa i korpus zaworu wykonane ze stali niskotemperaturowej spełniają wymogi dyrektywy ciśnieniowej oraz wymogi pozostałych międzynarodowych organów klasyfikacyjnych • Posiada śruby ze stali nierdzewnej • Klasyfikacja: DNV, CRN, BV, EAC itp.
