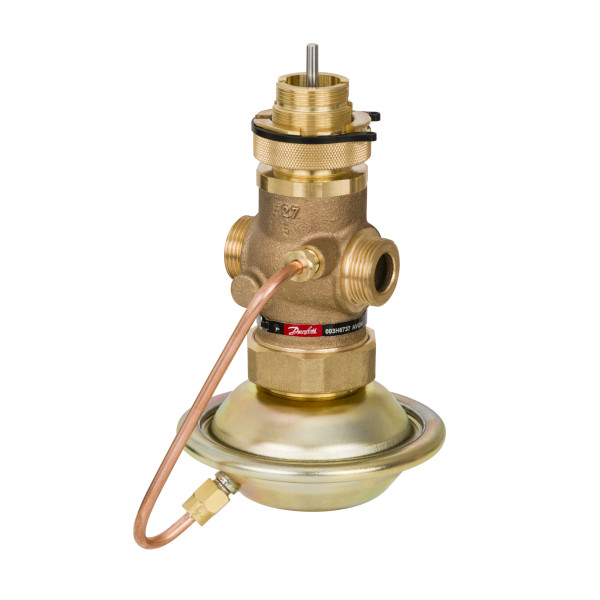

AVQM PN16 15/1 /0,2 THREAD FLOW/RET

AVQM jest regulatorem przepływu bezpośredniego działania ze zintegrowanym zaworem regulacyjnym mającym zastosowanie w instalacjach ciepłowniczych/chłodniczych. Regulator ogranicza natężenie maksymalnego przepływu do wartości nastawionej. W kombinacji z siłownikami elektrycznymi AMV(E) oraz regulatorem elektronicznych ECL umożliwia regulację przepływu i temperatury w celu uzyskania maksymalnej oszczędności energii. Regulator AVQM składa się z zaworu regulacyjnego z regulowanym ogranicznikiem przepływu, łącznik do siłownika elektrycznego oraz siłownika ciśnieniowego z membraną regulacyjną. Regulatory są stosowane z siłownikami elektrycznymi firmy Danfoss: • AMV 1501) • AMV(E) 101) / AMV(E) 20 / AMV(E) 30 • AMV(E) 131) / AMV(E) 23 / AMV(E) 33 z funkcją sprężyny powrotnej • AMV(E) 23 SU (sprężyna w górę) • AMV 20 SL / AMV 23 SL / AMV 30 SL z ograniczeniem skoku • AMV 150 / AMV(E) 10 / AMV(E) 13 mogą współpracować tylko z regulatorem DN 15. AVQM połączony z AMV(E) 13, AMV(E) 23 (SL) lub AMV(E) 33 (SL) został zatwierdzony zg. z DIN EN 14597. Dane podstawowe: • DN 15-32 • kVS 0,4-10 m3 /h • Zakres przepływu 0,015-6,0 m3/h • PN 16 • Różnica ciśnień na zaworze regulacyjnym ΔpMCV 0,2 bar • Temperatura: Woda obiegowa / wodny roztwór glikolu do 30% 2-150°C • Połączenia: gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe)
