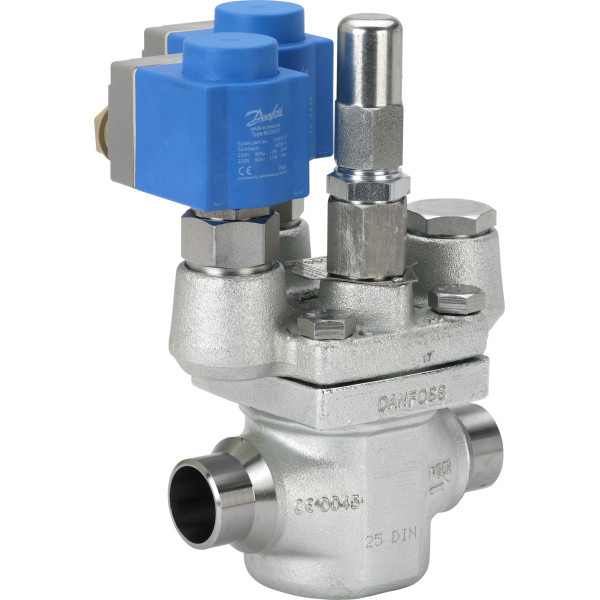

Zawór elektromagnetyczny dwupozycyjny ICSH należy do rodziny ICV i składa się z obudowy ICV, wkładki ICS wraz z górną pokrywą ICSH z 2 normalnie zamkniętymi pilotami elektromagnetycznymi EVM zainstalowanymi w górnej pokrywie. Wszystkie rozmiary ICSH są zaprojektowane na MWP 65 barów. ICSH jest stosowany w rurociągach gorącego gazu do dwustopniowego otwierania przepływu odszraniania gorącym gazem do parownika. Obydwa etapy są aktywowane przez sterownik lub sterownik PLC, który zasila cewki magnetyczne w sekwencji opóźnienia czasowego. Krok 1 (około 20% pełnego przepływu) ma na celu umożliwienie równomiernego wzrostu ciśnienia w parowniku, natomiast kolejny krok 2 otwiera przepływ do 100%, aby uzyskać pełną wydajność odszraniania. ICSH jest przeznaczony do dużych przemysłowych systemów chłodniczych wykorzystujących amoniak, fluorowane czynniki chłodnicze lub CO2. ICSH oferuje 2 opcje konfiguracji,który jest ustalany na miejscu. Pierwsza opcja to konfiguracja zależna, która gwarantuje, że stopień 2 nie będzie mógł się nigdy otworzyć, chyba że krok 1 zostanie aktywowany mechanicznie. Druga opcja to niezależna konfiguracja, która pozwala na otwarcie kroku 2 z pominięciem kroku 1. Wybierając opcję niezależną należy zwrócić uwagę na ryzyko uderzenia cieczą w przypadku, gdy z jakiegokolwiek powodu krok 1 zostanie pominięty.
027h6309
Opis
- Kategoria cieczy
- 1
- Wielkość przyłącza wlotowego [cal]/ [mm]
- 2 1/2 in - 65.0 mm
- Typ przyłącza wlotowego / wylotowego
- spoina czołowa - Spoina doczołowa
- Wartość Kv [m³/h]
- 70.000 m³/h
- Ciśnienie robocze, maks. [bar]
- 65.0 bar
- Wielkość przyłącza wylotowego [cal]/[mm]
- 2 1/2 in - 65.0 mm
- Zakres nastawy, min./maks. [°C]
- -60 °C - 120 °C
- Figura
- Przelotowy
