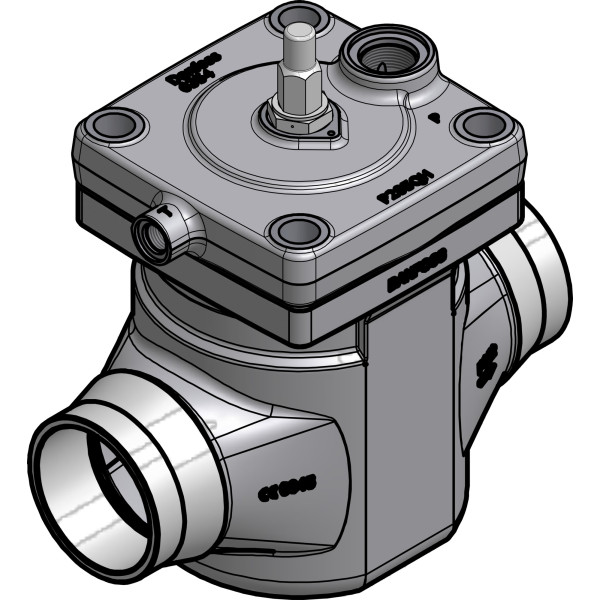

ZAWÓR GŁÓWNY - ICS1 65 2-5/8 SA

Zawory sterowane pilotem ICS należą do rodziny ICV (Industrial Control Valve). Zawór składa się z trzech głównych elementów: korpusu zaworu, modułu funkcyjnego i pokrywy górnej. Zawory sterowane pilotem ICS to zawory sterowane pilotem do regulacji ciśnienia, temperatury i funkcji WŁ./WYŁ. w układach chłodniczych. Zawory ICS przeznaczone są do czynników chłodniczych nisko i wysokociśnieniowych. Małe rozmiary są zaprojektowane dla MWP 65 barów, podczas gdy duże rozmiary mają MWP 52 bary. Zawory ICS można stosować po stronie wysokiego i niskiego ciśnienia, w mokrych i suchych rurociągach ssących oraz w rurociągach cieczy bez zmiany fazy (tzn. tam, gdzie w zaworze nie następuje rozprężanie). Działanie zaworów ICS zależy od ciśnienia sterującego podawanego z zaworu pilotowego lub zewnętrznego źródła ciśnienia sterującego. Pilot ICS 1 ma jedno przyłącze ciśnieniowe pilota, a pilot ICS 3 ma trzy przyłącza ciśnieniowe pilota.
